其他功能

  4/2/1LED电量指示灯

  定制支持I2C功能

  待机功耗5μA

  EN唤醒功能

  多重保护、高可靠性

  输入过压、欠压保护

  输出过流、短路保护

  电池过充、过放、过流保护

  IC过温保护

  充电电池温度NTC保护

  ESD 4KV，输入（含CC1/CC2引脚）耐压30V

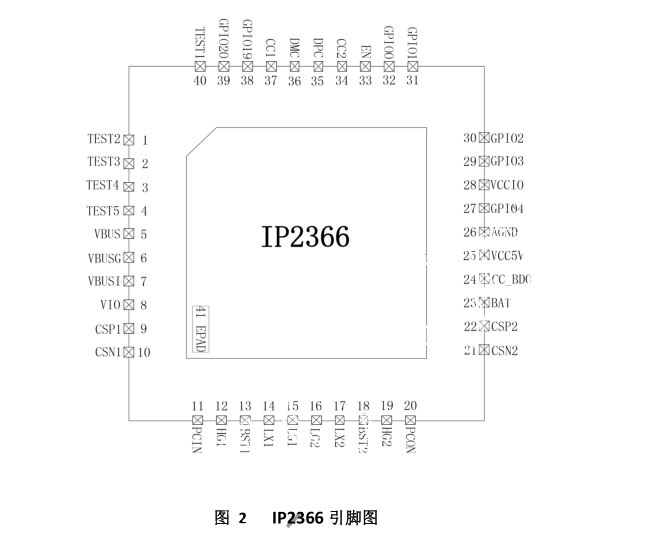

封装规格：5mm×5mm 0.4pitch QFN40







2~6串锂电池/磷酸铁锂电池充放电

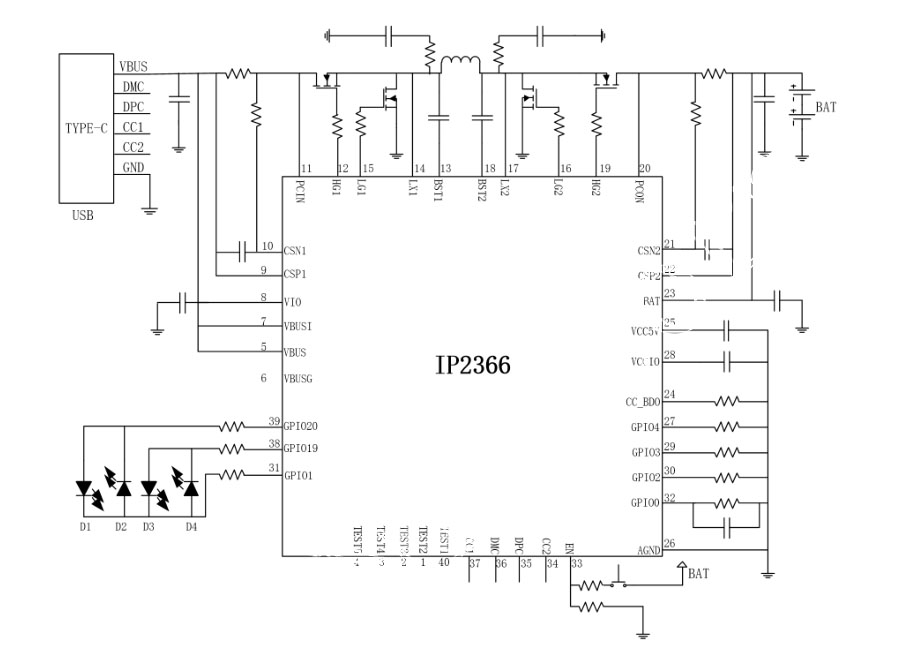

IP2366是一款集成AFC/FCP/PD2.0/PD3.0/PD3.1等输入输出快充协议和同步升降压转换器的锂电池充放电管理芯片，充放电功率高达140W；IP2366的高集成度与丰富功能，只需一个电



感实现同步降升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低 BOM 成本。IP2366支持2/3/4/5/6节串联电芯，可通过外接电阻设置选择电池串联节数；



IP2366支持外接电阻可设置电池类型，充满电压为3.65V/4.1V/4.2V/4.35V/4.4VIP2366 内置IC温度、电池NTC温度和输入电压控制检测环路，可以根据识别到的充电器功率，智能调节



充电电流。IP2366支持低功耗模式，进入低功耗模式后，待机电流降低到5μA。进入低功耗模式后，插入充电器可自动唤醒充电，需要短按按键来唤醒对外放电；IP2366内置14bit



ADC，可以精确测量输入电压和电流，电池电压和电流等。可通过I2C获取IP2366 充放电电压、充电电流等信息。IP2366支持4个电量指示灯，可显示电量和充放电状态。
