5V输入双节串联锂电池​升压充电IC--IP2325

一 概述

IP2325是一款支持双节串联锂电池/锂离子电池的升压充电管理IC。IP2325集成功率MOS，采用同步开关架构，使其在应用时需要较少的外围器件，减小整体方案的尺寸，降低BOM成本。IP2325的升压开关充电转换器工作频率500KHz；5V输入，8V/1.2A输出转换效率93%；IP2325具有输入限压功能，可以智能调节充电电流，自适应适配器负载能力。IP2325支持外接电阻来调整充电电压；IP2325集成NTC保护功能，配合NTC电阻IP2325采用ESOP8封装。

二 特性

15W输入同步开关升压充电升压充电效率93%
恒压充电电压外部电阻可调节
自动调节输入电流，自适应适配器负载支持充电NTC温度保护支持LED充电状态指示
功率MOS内置
500KHz开关频率，可支持2.2uH电感
输出过流、过压、短路保护
IC过温保护
充电超时保护
输入耐压20V
ESD 4KV

三 应用

双节锂电池/锂离子电池充电

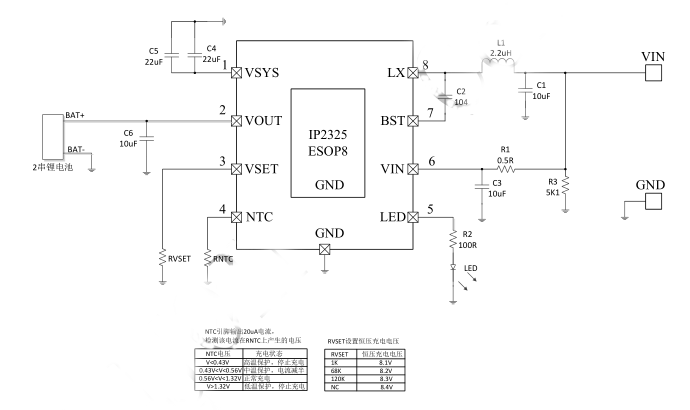

四 应用电路图

五 封装
