​20W快充充电器应用方案-PN8161（G）

​

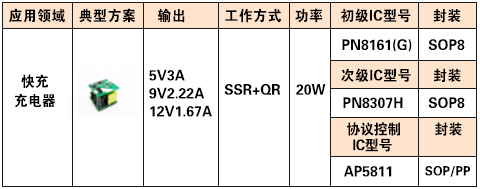

一、方案

二、概述

该方案由PN8161(G)、PN8307H、AP5811套片组成,PN8161内部集成了准振工作模式的电流模式控制器和NeOFET，专用于高性能、外围元器件精简的

交直流转换开关电源，PN8307H包括同步整流控制器及高雪崩能力内置功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，

AP5811是一款高集成度的快充协议，可支持多种快充协议。

三、特征

输入电压:90~265V全电压

输出功率:20W
输出规格:5V3A，9V2.22A，12V1.67A
效       率:满足CoC V5 Tier2能效规范，通过PD3.1认证(TID:9260)
支持BC1.2/QC2.0/QC3.0/SCPA/AFC/PD2.0
/PD3.1/PPS/Apple 5V2.4A快充协议
​

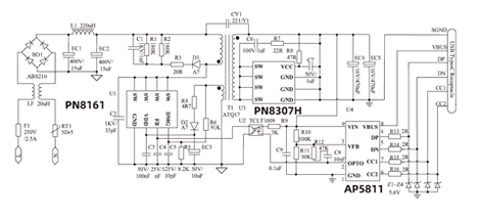

四、电源原理图
​

更多详细的资料请联系中铭电子客服索要
