PD45W输出快充协议

降压芯片-IP6537U

一、 特性

同步开关降压转换器

  内置功率MOS

  输入工作电压范围：7.2V~32V

  输出电压范围：3V~21V

  集成输出电压线补功能，50mV/A

  输出具有CV/CC特性

  VIN=24V，VOUT=5V/3A，板端转换效率为93.6%

支持Type-C输出接口和USB PD协议

  支持5V、9V、12V、15V、20V电压输出

  支持PD2.0/PD3.0/PPS输出协议

  PPS支持3.3V~21V，20mV/step的电压输出

快充输出协议

  支持Type-C口的PD输出协议

  支持BC1.2和Apple协议

  支持QC2.0,QC3.0和QC3+输出协议

  支持MTK PE+1.1和MTK PE+2.0协议

  支持FCP输出协议

  支持AFC输出协议

  支持SFCP输出协议

多重保护、高可靠

  输入过压、输入欠压

  输出短路、输出过流保护

  过温保护

  DP/DM/CC过压保护

  CC直流耐压 30V

  HBM ESD 4KV

二、应用

  车载充电器

  快充适配器

三、简介

IP6537U是一款集成同步开关的降压SOC，支持多种快充输出协议，为车载充电器和快充适配器提供完整的解决方案，IP6537U内置功率MOS，输入电压范围是7.2V到32V，输出电压范围是3V到21V，可提供最大45W 的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。IP6537U的PD输出具有CV/CC特性，当输出电流小于设定值，进入CV模式，输出电

压恒定；当输出电流大于设定值，进入CC模式，随着输出电流增大，输出电压降低。IP6537U的PIN15和PIN16 具有智能降功率控制功能，可以通过外接电阻的方式，简单的实现多种具有智能降功率功能的双C口输出应用方案。IP6537U具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。IP6537U有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。IP6537U采用QFN24(4mm*4mm)封装。

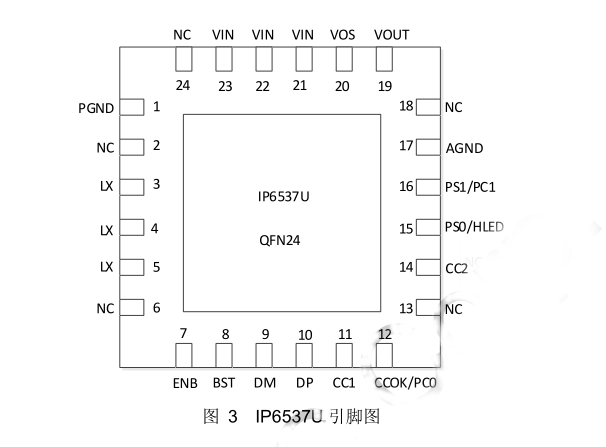

四、引脚定义
